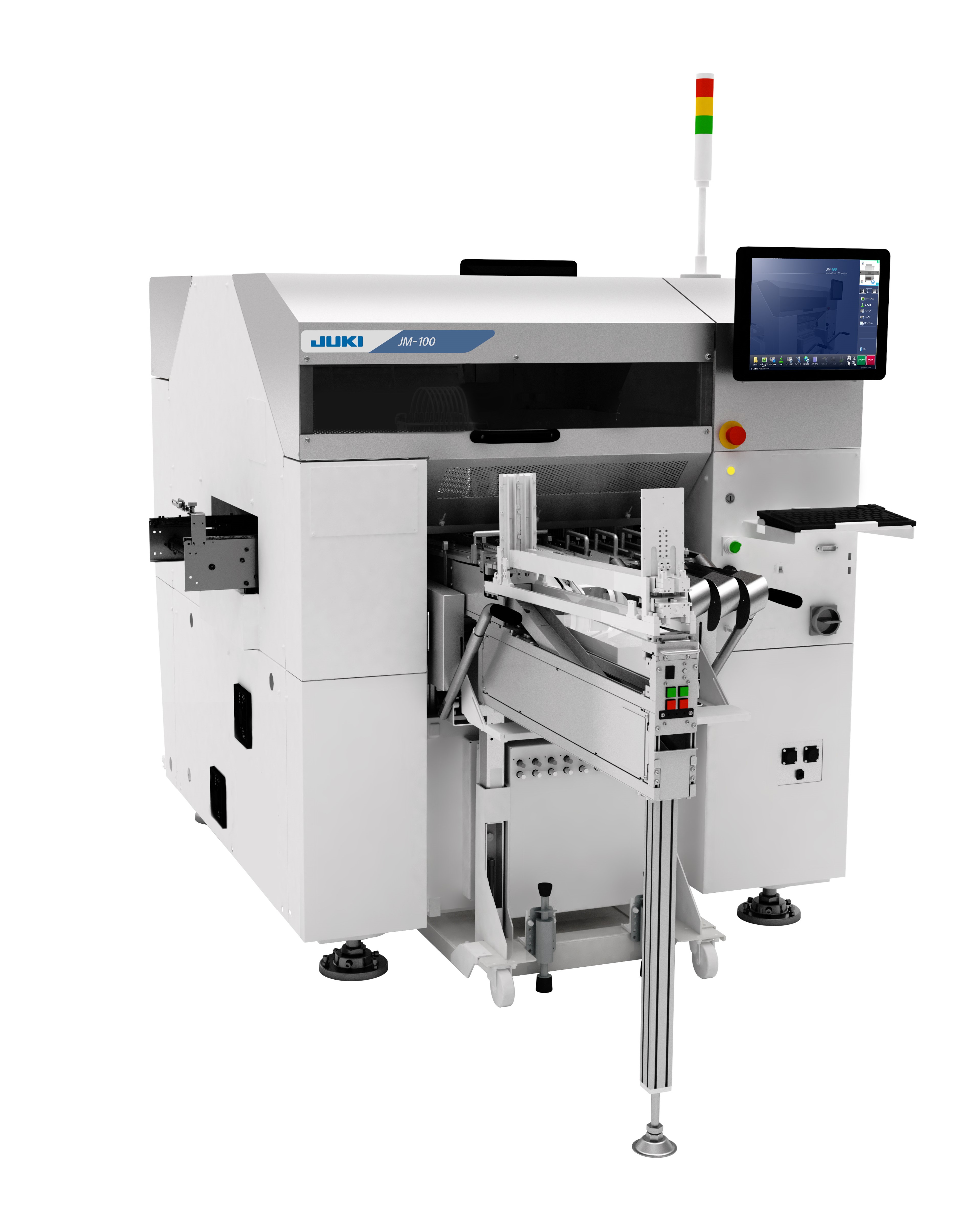

新發售手插件工序自動化的異型元件插件機“JM-100” 提高了插件速度并擴大了元件尺寸對應范圍

ＪＵＫＩ將于2018年10月29日起在日本國內外發售新產品“JM-100”。該產品將提高手插件自動化的異型元件插件機的插入速度并擴大了對應元件尺寸。

異型元件插件機是生產電子基板的工廠、在表面貼裝的后端工序進行手工插件引腳元件及大型異型元件等的插件工序自動化的裝置。ＪＵＫＩ自2010年發售業界領先的異型元件插件機“ＪＭ-１０”以來，為許多客戶實現了手插件工序的自動化。

新產品“ＪＭ-１００”采用了可根據插入元件的高度而改變激光識別感應器高度的新開發“工匠頭”，減少了元件插入時的動作浪費。與此同時，吸取?夾持元件的吸嘴從6個增加到8個，插件速度與以往機器相比大幅度提高了１６２%。此外，通過使用工匠頭，可對應的最大元件尺寸、最大元件高度也大范圍得到擴大。并且，加上為防止插入后的元件浮起、脫落的“折角裝置”，以及可正確識別高低差大的元件的新功能“３Ｄ圖像識別”(選項)，加強了多樣化的插入元件的對應，旨在自動化的對應區域擴大。
此外，通過實裝統合系統軟件“ＪａＮｅｔｓ”的生產進度和稼動實績可視化，實現了手插件工序的生產率提高和品質提升。

ＪＵＫＩ作為后端工序自動化領先的企業，正在為實現人手困難的手插件工序的進一步自動化而努力開發。今后將為實現實裝工廠全體的生產率提高、自動化、省人化和效率化，提出“ＪＵＫＩ Ｓｍａｒｔ Ｓｏｌｕｔｉｏｎs”的解決方案，致力于為客戶服務。

特長

（１）通過搭載新開發的“工匠頭”，實現元件的高速插入和元件對應尺寸的擴大

元件的插入速度，吸嘴(吸取后插入)從吸取1顆元件所需0.8秒縮短到0.6秒（速度比以往機器提高了133％），用夾持吸嘴(夾住后插入)，則從1.3秒縮短到0.8秒（速度比以往機提高了162％），相比以往機器生產效率大幅提高。實現了級別內的最高生產速度。

(２)新開發的折角裝置實現生產效率的提高和品質的提升

新開發了防止元件插入后浮起、脫落、從基板的下方折彎引腳的折角裝置?？勺鲆_的內折彎、外折彎以及Ｎ折彎的各種對應。

（３）可實現大范圍插入元件的高精度插入的3D圖像識別功能（選項）

通過應用3D基板外觀檢查機采用的位相轉換方式※ 的技術，用3D識別元件的整體，可更精確的識別引腳的尖端。也可對鏡面以外的元件、高低差大的元件以及多排針的插入元件進行識別，實現了大范圍插入元件的高精度插件。
※位相轉換方式：利用投影機條紋狀的光投影到元件上，用照相機拍攝這些反射光，然后根據光的偏移量來測定元件的高度的方式

（４）擴充了對應各種插入元件的供應裝置及吸嘴（選項）

具備可對應編帶元件、管裝元件、散裝元件、托盤元件等的供應裝置，也可定制各種不同元件供應形態的供應裝置。此外，為了更可靠的插件，除了標準吸嘴外也可定制符合元件形狀的吸嘴。

（５）與實裝軟件ＪａＮｅｔｓ的結合使用，實現設備的可視化（選項）

制造工序整體通過網絡連接也能和ＪａＮｅｔｓ進行對接。可看到生產進度以及實際的稼動狀況，實現了手工插件工序的生產率提高，品質提升和管理信息的可視化。

發售日

2018年10月29日
