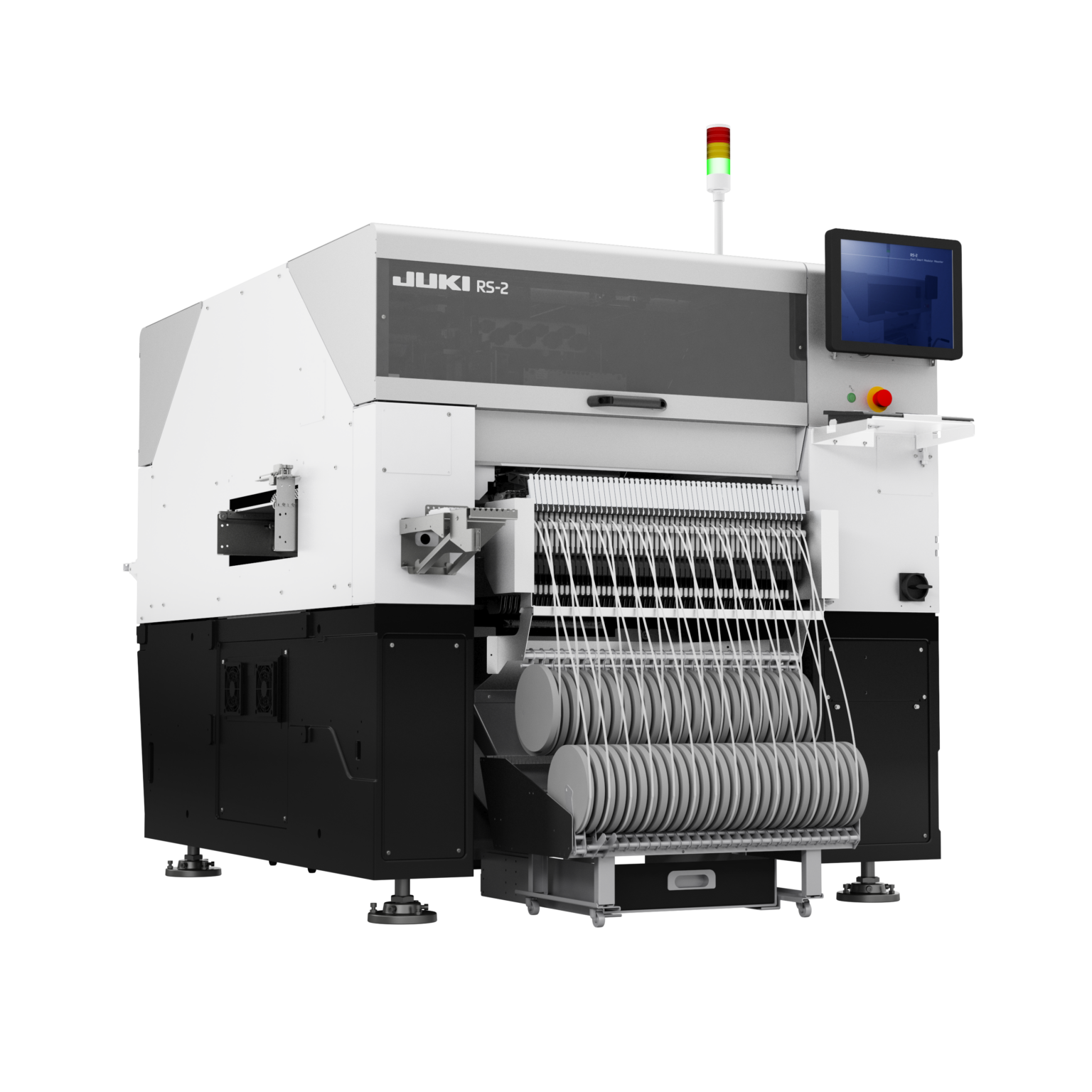

高速智能模塊式貼片機
RS-2
特點
Speed
50,000CPH的高速性
激光傳感器接近基板，縮短從吸取到貼裝的移動時間，以此實現單頭
貼片機50,000CPH*的超高速度。
*最佳條件下
識別傳感器高度可變的「匠HEAD」
搭載了8個吸嘴的「匠HEAD」，識別元件形狀的激光傳感器可根據
元件的高度，自動改變自身高度，并吸取、貼裝。
實現了以最佳節拍，貼裝從極小元件到大型元件等不同高度的元件。
*元件高度可以在6段(1mm/3mm/6mm/12mm/20mm/25mm)中任意選擇。
貼裝頭高度隨元件高度變化

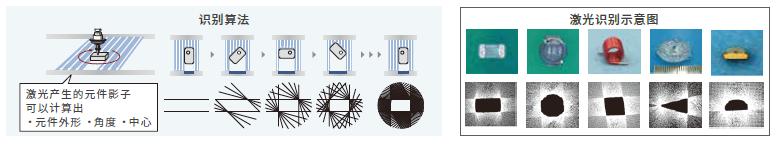

JUKI引以為傲的激光識別技術，實現高速、高精度識別
可以識別各種各樣的元件形狀，小至極小元件03015，大至□5mm的BGA、SOP、QFP等。激光識別不被電極的形狀、光澤等的偏差所影響，實現穩定的識別和貼裝。另外，生成元件數據很簡單，所以可迅速地新建元件信息。
Flexibility

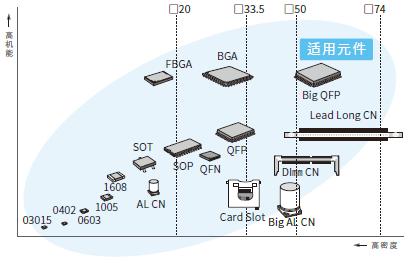

廣泛的元件對應能力
元件尺寸的適用范圍從03015到□74mm，50mm×150mm
也可對應。元件高度最大可對應25mm，廣泛適用于各種元
件貼裝。

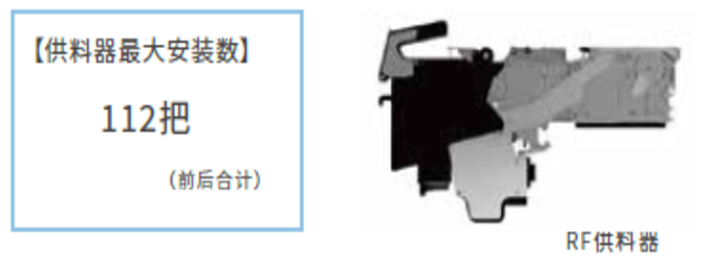

最多可安裝112把供料器,實現柔性且高效的生產
以小型、輕量和薄型化為特征的RF供料器，最多可安裝112把供
料器（前后合計），可減少準備次數，可適用于各種元件，實現
多品種小批量的高效生產。
*使用RF供料器（RF08AS）時
Quality

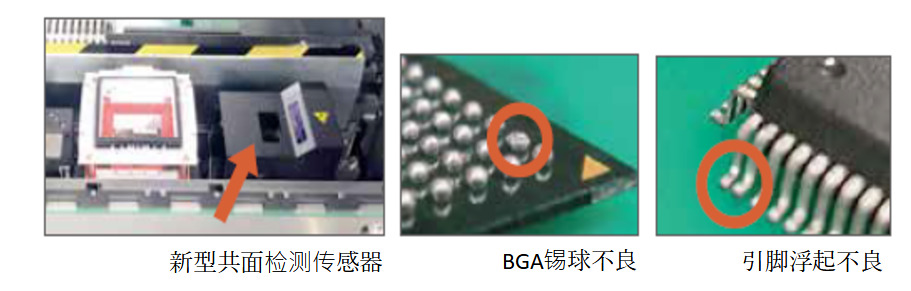

NEW革新的高精度新型共面檢測傳感器
可檢測出引腳元件的引腳浮起、BGA的錫球變形，防止貼裝不良元件。通過實施高精度的共面檢測，可以使產品的可靠性更上一層樓。
規格
| 高速智能模塊式貼片機 RS-2 | |||
|---|---|---|---|
| 基板尺寸 | 最小 | 50 mm ×50 mm | |
| 最大 | 1個緩存 | 800 mm ×370 mm | |
| 3個緩存 | 410 mm×370mm | ||
| 基板許容重量 | 最大3kg | ||
| 基板厚度 | 0.3~6.0mm | ||
| 元件最大高度 | 25 mm | ||
| 元件尺寸 | 03015~50mm×150mm(1×3次識別)□74mm(2×2次識別) | ||
| 元件貼裝速度 | 最佳條件下 | 50,000CPH | |
| IPC9850 | 32,000CPH | ||
| 元件貼裝精度 | ±35μm(Cpk≧1) | ||
| 元件最大貼裝數量 | 112種類*1 | ||
| 電源 | 三相AC200V(標準規格)/三相AC200V~415V(變壓器規格可選) | ||
| 額定功率 | 2.2 kVA | ||
| 使用空氣壓力 | 0.5±0.05 MPa | ||
| 最大空氣消耗量(標準狀態) | 使用真空發生器時:200L/min(標準)、使用真空泵時:50L/min(可選購) | ||
| 外形尺寸(W×D×H) *2 | 1,500 mm ×1,686 mm ×1,450 mm | ||
| 本體重量 | 約1,630kg | ||
