高速智能模塊式貼片機

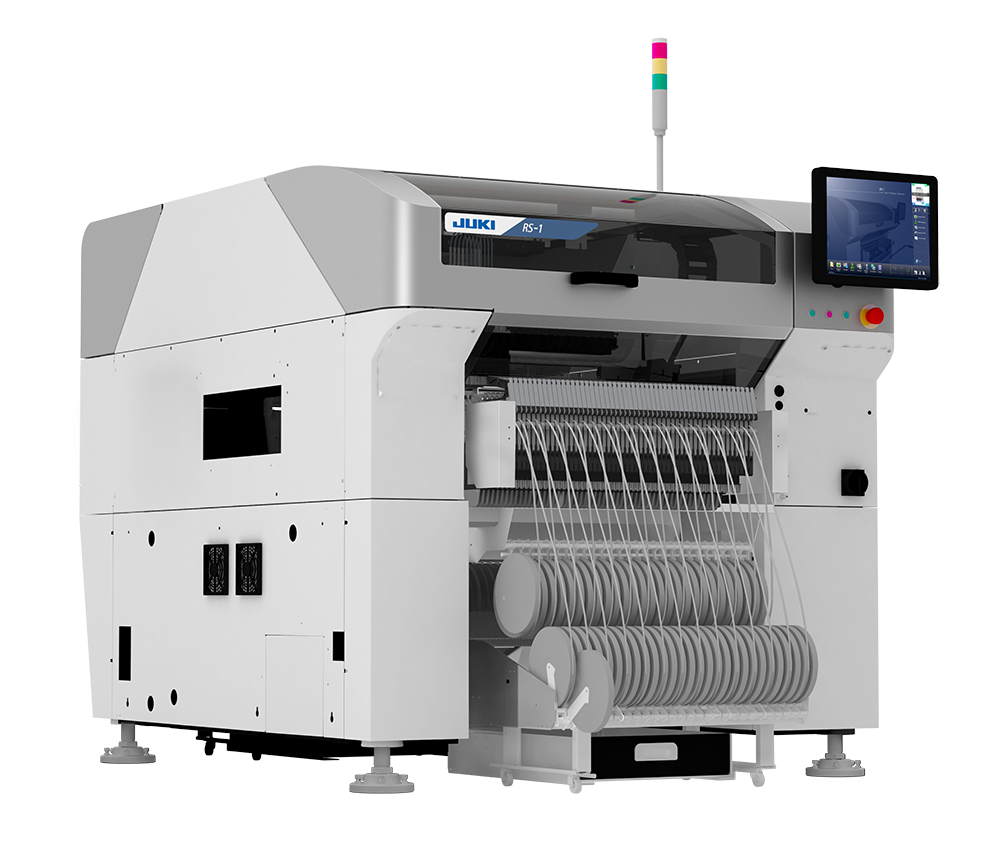

RS-1XL
具備芯片機功能、泛用機功能、整線平衡機功能.
可智能對應各種生產產品,到目前為止貼裝領域革新性的改變,新型貼片機誕生
特點
- 最佳搭載速度42,000CPH*實現高速搭載
- 廣范圍元件的對應力：
元件尺寸0201*～□74mm、也可對應50×150mm.元件最大高度可對應25mm - 最佳的線體平衡實現最高的生產量
- 元件搭載識別激光高度可變 新開發「匠 HEAD」
- JUKI獨特的激光、視覺識別技術可實現高速、高精度部品的識別
*詳細情況請咨詢
規格
| 高速模塊貼片機 | ||||||
|---|---|---|---|---|---|---|
| 機種名稱 | RS-1XL | |||||
| 基板尺寸 | 50×50㎜~650×560㎜ | |||||
| 元件最大高度 | 25㎜ | |||||
| 元件尺寸 | 0201*1～□74㎜/150×50㎜ | |||||
| 元件貼裝速度 | 最適條件 | 42,000CPH | ||||
| IPC9850 | 29,000CPH | |||||
| 元件貼裝精度 | ±35μｍ (Cpk≧1) | |||||
| 元件貼裝種類 | 最多112種*2 | |||||
| 電源 | 三相AC200～415Ｖ*3 | |||||
| 額定功率 | 2.2ｋVA | |||||
| 使用空気壓力 | 0.5±0.05 Mpa | |||||
| 使用空気流量 | 200Ｌ/分 | |||||
| 外形尺寸 (W×D×H)*4 | 2,109×2,000×1,440㎜ | |||||
| 本體重量 | 約1,850kg | |||||
*1 對應時請咨詢
*2 RF(RF08AS) 供料器使用時。
*3 AV200V 以外、需要配備變壓器 ( 選項 )
*4 外形尺寸記載中，D 尺寸是不包含正面操作顯示器尺寸，H 尺寸為不包含信號燈的高度尺寸。
*詳細情況請咨詢
