貼裝工藝的眼睛
Placement Monitor
對應機型
KE-2070/KE-2080/KE-2080R/FX-3R/KE-3010/KE-3020V/KE-3020VR
下載產品目錄 網上咨詢特點

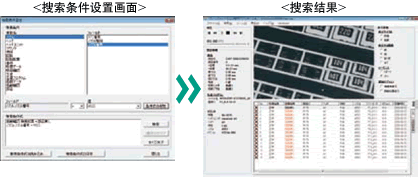

不良原因分析工具
將已拍攝的圖像保存在數據庫中。在發生了不良時，可以從數據庫中搜索圖像數據，易于進行原因分析。并且，還擁有“攝像模式”與“數字變焦功能”等豐富的分析支持功能。
部件有無判定
通過對部件貼片前后圖像進行比較分析，可以進行部件有無的判定。

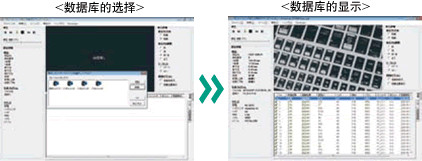

數據庫管理
對拍攝的圖像和貼片機信息建立數據庫保存。從備份文件中選擇指定的數據庫可以顯示以前的數據。

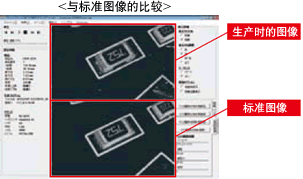

新品種基板投產輔助
在生產新品種基板開始后，可以并列顯示正常貼片后元件的標準圖像和實際生產或試生產中所拍攝的圖像。據此可以輕松地驗證貼片狀態并縮短新品種基板的投產時間。

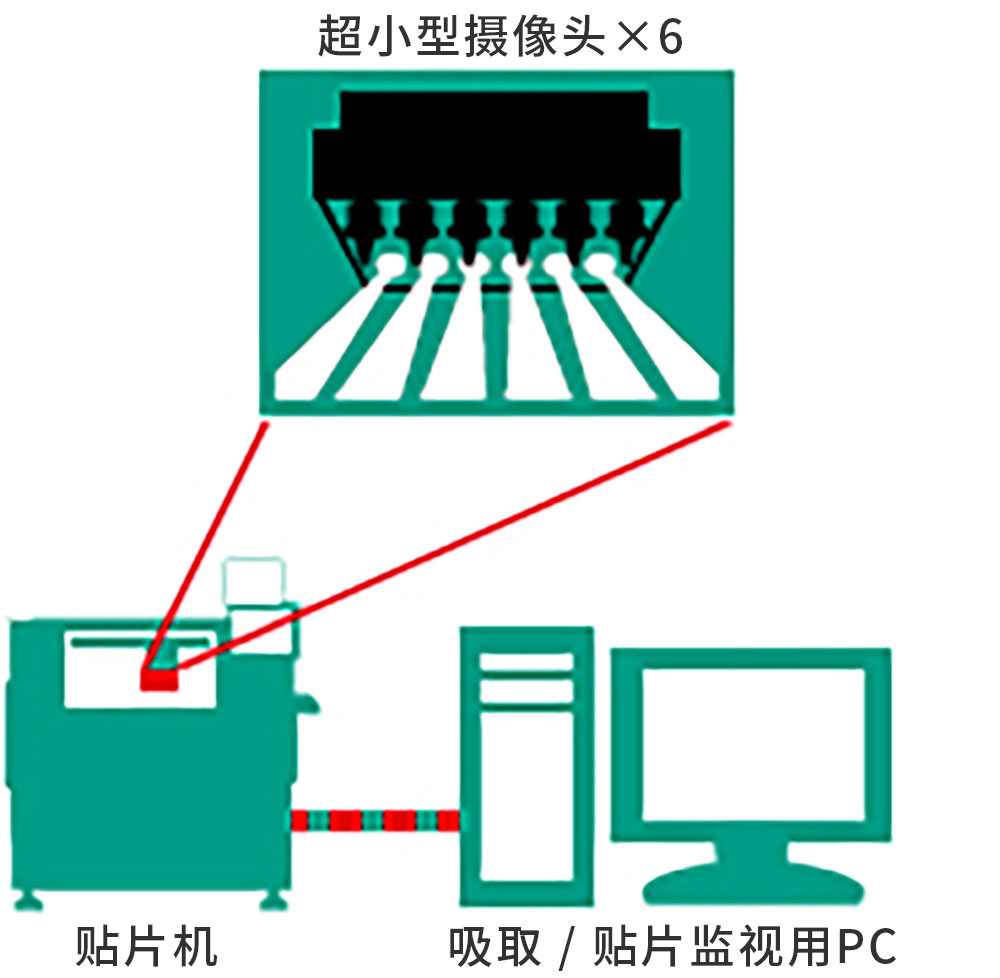

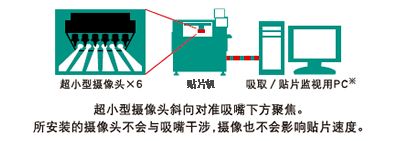

什么是”吸取/貼片監視”
安裝在貼裝頭上的新開發超小型攝像頭可以 實時拍照并保存部件的吸取、搭載動作。 在發生了不良時， 根據已保存的圖像數據實現通過目視來進行不良原因分析。
※吸取/貼片監視用ＰＣ
規格
基本規格
| 對應機型 | KE-2070/KE-3010 | KE-2080/KE-2080R/ KE-3020V/KE-3020VR |
FX-3R | |
|---|---|---|---|---|
| 攝像頭視野 | 12.0 × 7.5mm | 10.3 × 7.3mm | 10.3 × 6.1mm | |
| 攝影圖象的 大致衡量數據 |
每張圖象的 使用容量 |
約200KB(位圖畫像(*.bmp))、約50~120KB(壓縮畫像(*.png)) (單色) | ||
| 每小時的 使用容量 |
約18.3GB | 約16.7GB | 約52.8GB*4*5 | |
| 判斷有無部品時的 適合部品的尺寸 |
部件尺寸 | 最小0.4 × 0.2mm ? 最大5.0 × 5.0mm | ||
| 部件高度 | 最大2.0mm | |||
計算機推薦規格
| CPU | 2.66ＧＨｚ以上（Intel Core™ 2 Quad 以上） |
|---|---|
| 內存 | 4GB以上 |
| HDD容量 | C盤 : 750GB 以上 (內藏式SATA) D盤 : 2.25TB 以上 (內藏式SATA, RAID 0) (制成C盤及D盤,D盤用作數據儲存區域。) *1*2 |
| 芯片組 | Intel X58 芯片組 或 有具互換性的芯片組 |
| DVD-ROM驅動器 | 1臺 |
| USB接口 | 1個以上接口 |
| LAN接口 | 1個以上接口 |
| 監視器分辨率 | 1024 × 768以上 |
| 擴展插槽 | PCI總線 全尺寸 1個插槽 *3 |
| OS | Microsoft Windows 7 Professional 32 bit |
*1 D盤不要使用外接式硬盤。
*2 推薦HDD的容量可保存位圖圖像(*.bmp)格式的圖片大約1,300萬張圖像(相當于260萬點部品)。
*3 為了與貼片機進行通信,必須加裝JUKI指定的IEEE1394a擴展卡。
*4 安裝４個吸取貼片監視、攝影４張圖像的總和。
*5 也能選擇５張攝影模式。詳細事宜，請咨詢。
