精巧?高效能?通用插件機

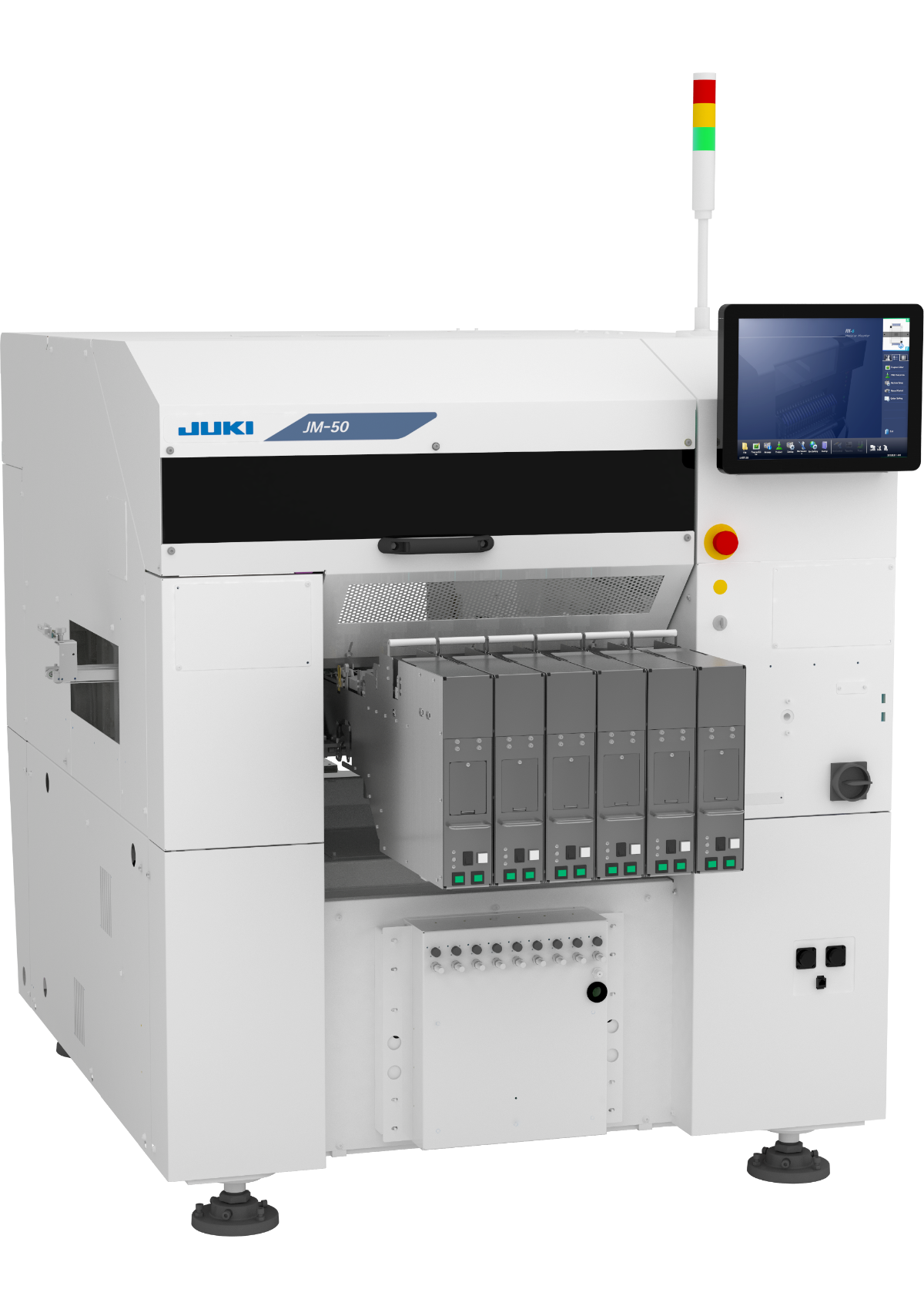

JM-50
具有最新功能和最高品質的通用插件機
基本機型
特點
- 適合多品種少批量的生產
通過具有良好的計劃性和零件對應力的新開發吸嘴和供給機，實現了較高的生產性 - 可對應所有生產形態
- 根據多數導入實績的信賴品質
 |
 |
 |
|
2071 |
2070 |

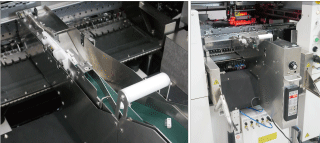

最適合散裝零件的通用散裝供料器 |
|
迷你卡盤吸嘴 |
||
規格
| 基板尺寸 | 1次搬送 | 50×50㎜～410×360㎜ |
|---|---|---|
| 2次搬送 | 50×50㎜～800×360㎜ | |
| 基板重量 | 2kg | |
| 元件高度 | 30㎜ | |
| 元件尺寸 | 0603～□50㎜ | |
| 電源 | 三相 AC200～415V | |
| 額定功率 | 2.2kVA | |
| 漏電斷路器 | 標準 | |
| 空氣消費量 | 81L /min | |
| 傳送高度為 | 900㎜、950㎜ | |
| 外形尺寸(W×D×H） | 1,454×1,505×1,450㎜ | |
| 重量 | 約1,300kg | |
選購件一覽表
| 后面操作裝置 | ● | |
|---|---|---|
| 傳送高度為 950㎜ | ● | |
| 圖像識別裝置(3D) | ● | |
| 引腳校正治具 | ● | |
| 一括交換臺車 | ● | |
| 鍵盤 | ● | |
| 基板自動寬度調整 | ● | |
| 外圈照明 | ● | |
| 超級底座 | ● | |
最大可安裝數量 *¹
| 卷盤供料器 （8 ㎜編帶換算） |
徑向供料器 | 臥式供料器 | 管裝供料器 | 通用 散裝供料器 MVF |
托盤 | TR5SNK 托盤行數 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MRF-S | MRF-SN | MRF-L | MAF-S | MAF-L | 全 | 一半 | |||||
| 18mm間距臺架 | 56 | 18 | 18 | 14 | 14 | 10 | 10 | 5 | 1 | 2 | 40 |
| 12mm間距臺架 | 不可使用 | 16 | 18 | 12 | 16 | 12 | 12 | 6 | 1 | 2 | 40 |
*1 同一種供料器的最大安裝數量（前后合計）
*2 根據供給裝置安裝位置的不同，可能會限制可移動頭。詳情請咨詢營業員。
