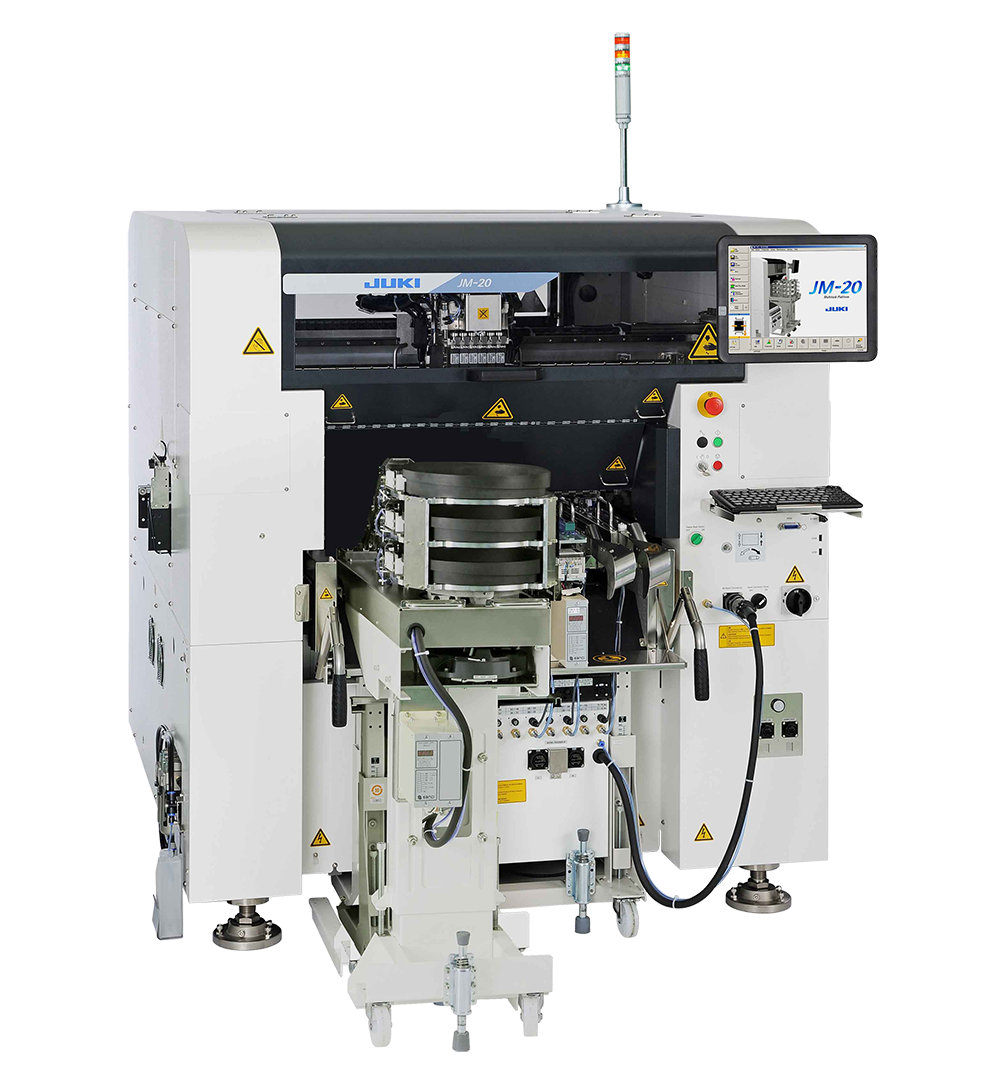

精巧?高效能?通用挿件機
JM-20
手插工程自動化，實現省人化和品質提高。
對應大型元件、大型基板！
特點
- 激光識別確保無誤插入元件
- 充實的供料裝置
(根據元件特制對應） - 引腳90度彎曲功能
- 依據對應元件,識別位置可變化的新搭載貼片頭部單元
- JUKI獨特的激光、視覺識別技術可實現高速、高精度部品的識別
規格
| 精巧.高效能.通用挿件機 JM-20 | ||||
|---|---|---|---|---|
| M基板規格 | L基板規格 | |||
| 基板尺寸 | 1次夾緊 | 410 × 360mm | 410 × 560mm | |
| 2次夾緊 | – | |||
| 基板重量 | 最大重量４kg | |||
| 元件高度 | 28mm規格 | ○ | ||
| 55mm規格 | ○ | |||
| 元件尺寸 | 激光識別 | 0603(英制0201)～□50mm | ||
| 圖像識別*1 | 54mm視野攝像機 | □3mm～□50mm | ||
| 27mm視野攝像機 | 1005～□24mm | |||
| 元件貼裝速度 （插件元件） |
吸取*2 | 0.8秒/部品*3 | ||
| 元件貼裝速度 （表面実裝部品） |
芯片元件(最佳條件） | 15,500CPH*3*4 | ||
| ＩＣ元件 | 4,200CPH*3*4 | |||
| 部品搭載精度 （表面実裝部品） |
激光識別 | ±0.05mm（3σ） | ||
| 圖像識別*1 | ±0.04mm | |||
*1 選項對應
*2 弊公司指定條件
（対象元件：鋁電解電容（φ8mm）、供給機：MRF-S×2 2點同時吸著×3回/Circle（使用6支吸嘴）、 軸速度：元件種類「挿入元件」「INS電解電容（只有JM-20）」Default値。
*3 不包括基板搬送，標志識別時間。
*4 元件高度為28mm規格時
