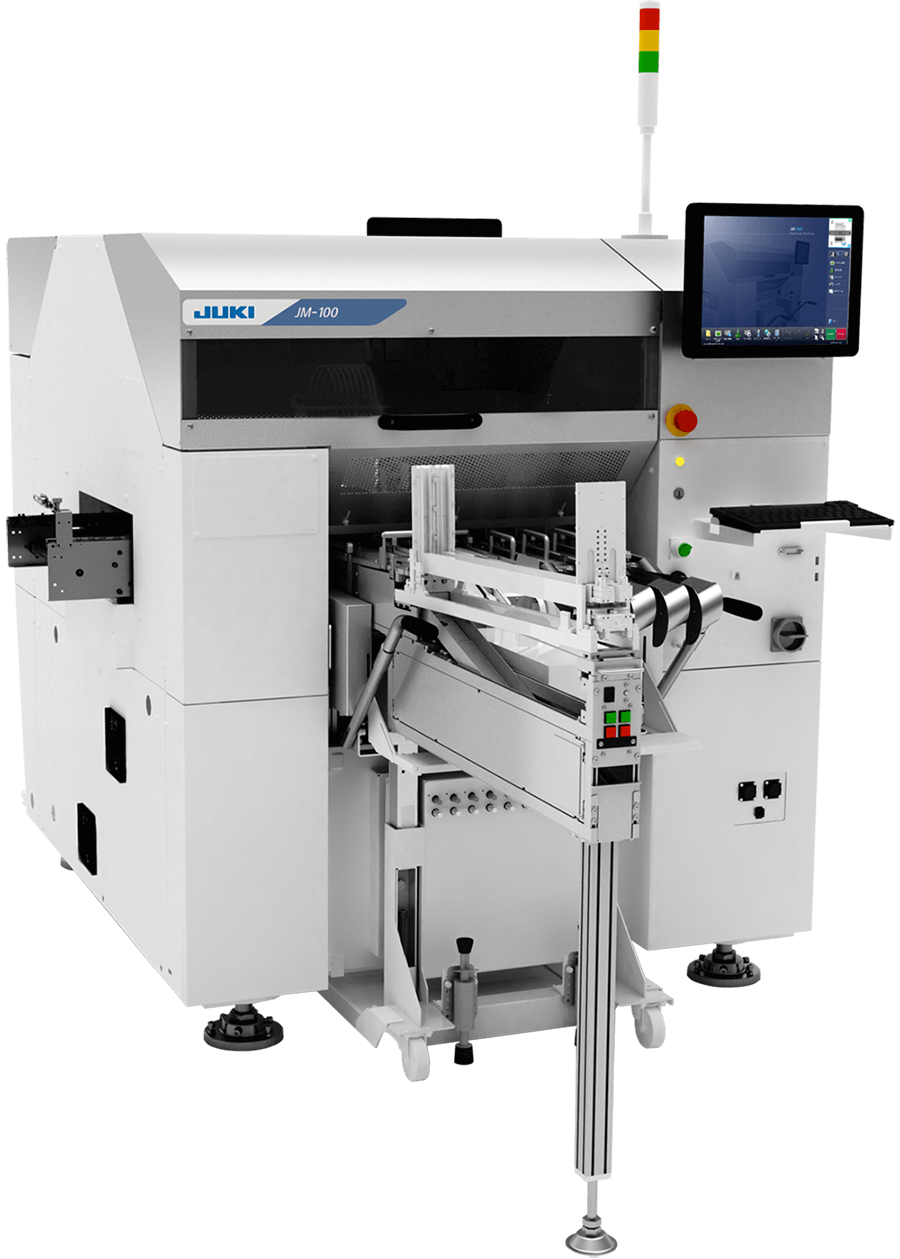

精巧?高效能?通用挿件機
JM-100
繼承了通用性 高品質實現了高速插入
下載產品目錄 網上咨詢特點
- 高速插入。元件插入速度，吸著吸嘴1個元件0.6秒，夾持吸嘴0.8秒與以往機型對比速度大幅提升。
- 搭載識別傳感器高度可改變的新開發「匠頭部單元」
- 豐富的供給裝置
- 貼裝軟件JaNets 的結合，實現設備的可視化
規格
| 精巧?高效能?通用挿件機 JM-100 | ||||
|---|---|---|---|---|
| 標準規格 | 扣腳裝置仕様（L基板） | |||
| 扣腳裝置使用時 | 扣腳裝置不使用時 | |||
| 扣腳裝置使用時 | 1次搬送 | 50㎜×50㎜～410㎜×360㎜ | 80㎜×100㎜～410㎜×360㎜ | 80㎜×50㎜～410㎜×360㎜ |
| 2次搬送 | 50㎜×50㎜～800㎜×360㎜ | 80㎜×100㎜～800㎜×360㎜ | 80㎜×100㎜～800㎜×360㎜ | |
| 基板重量 | 最大4kg | |||
| 元件高度 | 最大30mm | |||
| 元件尺寸 | 激光識別 | 0603～□50mm | ||
| 圖像識別 | □3mm～□50mm | |||
| 元件貼裝速度 （插件元件） |
吸取吸嘴 | 0.6秒/元件*1*3*4 | ||
| 夾持吸嘴 | 0.8秒/元件*2*3*4 | |||
| 元件貼裝精度 （表面貼裝元件） |
激光識別 | ±0.05mm（3σ） | ||
| 圖像識別 | ±0.04mm | |||
*1 弊公司指定條件
（ 對象元件 ：鋁電解電容器（Φ8㎜）、供料器：MRF-S×2,動作條件:2點同時吸著、搭載（使用吸嘴2個））
*2 弊公司指定條件
（ 對象元件：連接器（4PIN）、動作條件:2點順次夾持、搭載（使用吸嘴2個）
*3 不包括基板搬送，標志識別時間。
*4 元件高度為16mm規格時
