新型高速フレックスマウンタ「Rシリーズ」 （高速モジュラーマウンタFX-1R、高速フレックスマウンタKE-2050R/2055R/2060R）は好評発売中
高速モジュラーマウンタ FX-1R
先進のリニアモーター、獨自機構HI-Driveにより更なるスピードの要求に対応
主な特長
従來のモジュラーコンセプトを継承しながらも極限までの高速化を?qū)g現したチップマウンタです。各部をさらに見直す事で実効タクトアップを可能にしました。
- 33,000CPH：チップ（最適條件）/25,000CPH：チップ（IPC9850）
- マルチレーザーヘッド×2基（8ノズル）
- 0603チップ～20mm角部品、または26.5×11mm
0402チップは工場出荷オプション対応
※1 搭載速度は條件により異なります。
※2 詳細情報につきましては、カタログをご覧ください。
基本仕様
| 基板サイズ | Ｌ基板用(410×360mm) | ○ |
|---|---|---|
| 部品サイズ | レーザー認識 | 0603～□20mmまたは26.5×11mm *1 |
| 部品搭載速度 | チップ部品 | 33,000CPH*2（最適條件） |
| 25,000CPH（IPC9850） | ||
| 部品搭載精度 | レーザー認識 | ±0.05mm |
| 部品裝著數 | 最大80品種（8mmテープ換算） | |
*1 0402チップは工場出荷オプション対応。
*2 CPH=1時間當たりの部品搭載點數。
お問い合わせ

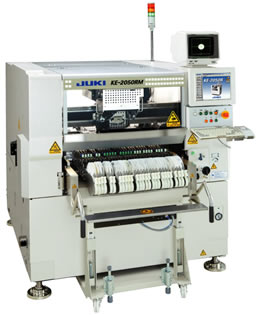

高速チップマウンタ KE-2050R
小型部品の高速搭載に適したシンプルなチップマウンタです。
主な特長
モジュラーコンセプトの1ピースとして、必要な生産能力に合わせたフレキシブルなライン構築をサポートします。
- 13,200CPH：チップ（レーザー認識/実効タクト）
- マルチレーザーヘッド×1基（4ノズル）
- 0603チップ～20mm角部品、または26.5×11mm
0402チップは工場出荷オプション対応
※1 搭載速度は條件により異なります。
※2 詳細情報につきましては、カタログをご覧ください。
基本仕様
| 基板サイズ | Ｍ基板用(330×250mm) | ○ |
|---|---|---|
| Ｌ基板用(410×360mm) | ○ | |
| Ｌwide(510×360mm) | ○ | |
| Ｅ基板用(510×460mm)*1 | ○ | |
| 部品サイズ | レーザー認識 | 0603～□20mmまたは26.5×11mm （0402オプション対応）*3 |
| 部品搭載速度 | チップ部品 | 13,200CPH*2 |
| 部品搭載精度 | レーザー認識 | ±0.05mm |
| 部品裝著數 | 部品裝著數 | |
*1 Ｅ基板用は受注生産となります。
*2 実効タクト：チップ部品の搭載速度は、Ｍサイズ基板の全體に1005部品を400點搭載したときの概略値です。
(CPH=1時間當たりの部品搭載點數）
*3 詳細仕様につきましては弊社営業員にお問合せください。
お問い合わせ

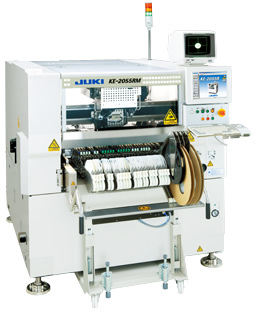

MNVC付高速チップマウンタ KE-2055R
高速チップ機でありながら、従來のレーザー認識に加え小型のQFPやCSPの畫像認識?搭載が行えるハイコストパフォーマンスモデルです。
主な特長
- 12,500CPH：チップ（レーザー認識/実効タクト）
- 3,290CPH：IC（畫像認識/MNVC使用）/li>
- マルチレーザーヘッド×1基（4ノズル）
- 0603チップ～20mm角部品、または26.5×11mm
0402チップは工場出荷オプション対応 - 畫像認識（反射式/透過式認識、ボール認識
※1 搭載速度は條件により異なります。
※2 詳細情報につきましては、カタログをご覧ください。
基本仕様
| 基板サイズ | Ｍ基板用(330×250mm) | ○ |
|---|---|---|
| Ｌ基板用(410×360mm) | ○ | |
| Ｌwide(510×360mm) | ○ | |
| Ｅ基板用(510×460mm)*1 | ○ | |
| 部品サイズ | レーザー認識 | 0603～□20mmまたは26.5×11mm （0402オプション対応）*5 |
| 畫像認識 | 1.0×0.5mm*2～□20mmまたは26.5×11mm | |
| 部品搭載速度 | チップ部品 | 12,500CPH*2 |
| IC部品 | 3,290CPH*3 | |
| 部品搭載精度 | レーザー認識 | ±0.05mm |
| 畫像認識 | ±0.04mm | |
| 部品裝著數 | 最大80品種（8mmテープ換算）*4 | |
*1 Ｅ基板用は受注生産となります。
*2 高解像度カメラ（オプション）使用の場合。
*3 実効タクト：チップ部品の搭載速度は、Ｍサイズ基板の全體に1005部品を400點搭載したときの概略値です。
(CPH=1時間當たりの部品搭載點數）
*4 MNVCを使用、全ノズル同時吸著した場合の概略値です。
*5 マトリクストレイチェンジャ使用により最大110品種。
*6 詳細仕様につきましては弊社営業員にお問合せください。
お問い合わせ

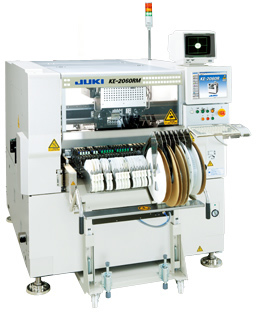

高速汎用マウンタ KE-2060R
高密度実裝を完成させる高精度な汎用マウンタです。
主な特長
ICや複雑な形狀の異形部品への対応力に加え、小型部品の高速搭載能力をも兼ね備えたオールマイティな１臺です。
- 12,500CPH：チップ（レーザー認識/実効タクト）
- 1,850CPH：IC（畫像認識/実効タクト）
3,400CPH：IC（畫像認識/MNVCオプション使用 - マルチレーザーヘッド×１基（4ノズル）＆高分解能ビジョンヘッド×１基（１ノズル）
- 0603チップ～74mm角部品、または50×150mm
0402チップは工場出荷オプション対応 - 畫像認識（反射式/透過式認識、ボール認識、分割認識）
※1 搭載速度は條件により異なります。
※2 詳細情報につきましては、カタログをご覧ください。
基本仕様
| 基板サイズ | Ｍ基板用(330×250mm) | ○ |
|---|---|---|
| Ｌ基板用(410×360mm) | ○ | |
| Ｌwide(510×360mm) | ○ | |
| Ｅ基板用(510×460mm)*1 | ○ | |
| 部品サイズ | レーザー認識 | 0603～□33.5mm |
| 畫像認識 | 1.0×0.5mm*2～□74mmまたは50×150mm （0402オプション対応）*7 |
|
| 部品搭載速度 | チップ部品 | 12,500CPH*3 |
| IC部品 | 1,850CPH*3*4 | |
| 3,400CPH*5 | ||
| 部品搭載精度 | レーザー認識 | ±0.05mm |
| 畫像認識 | ±0.03mm （ただし、MNVCでは±0.04mm） | |
| 部品裝著數 | 最大80品種（8mmテープ換算）*6 | |
*1 Ｅ基板用は受注生産となります。
*2 高解像度カメラ（オプション）使用の場合。
*3 実効タクト：チップ部品の搭載速度は、Ｍサイズ基板の全體に1005部品を400點搭載したときの概略値です。
IC部品の搭載速度は、Ｍサイズ基板の全體にQFP（100ピン以上）かBGA（256ボール以上）を36點搭載したときの概略値です。
(CPH=1時間當たりの部品搭載點數）
*4 マトリクストレイホルダから供給した場合の概略値です。
*5 MNVC（オプション）を使用、全ノズル同時吸著した場合の概略値です。
*6 マトリクストレイチェンジャ使用により最大110品種。
