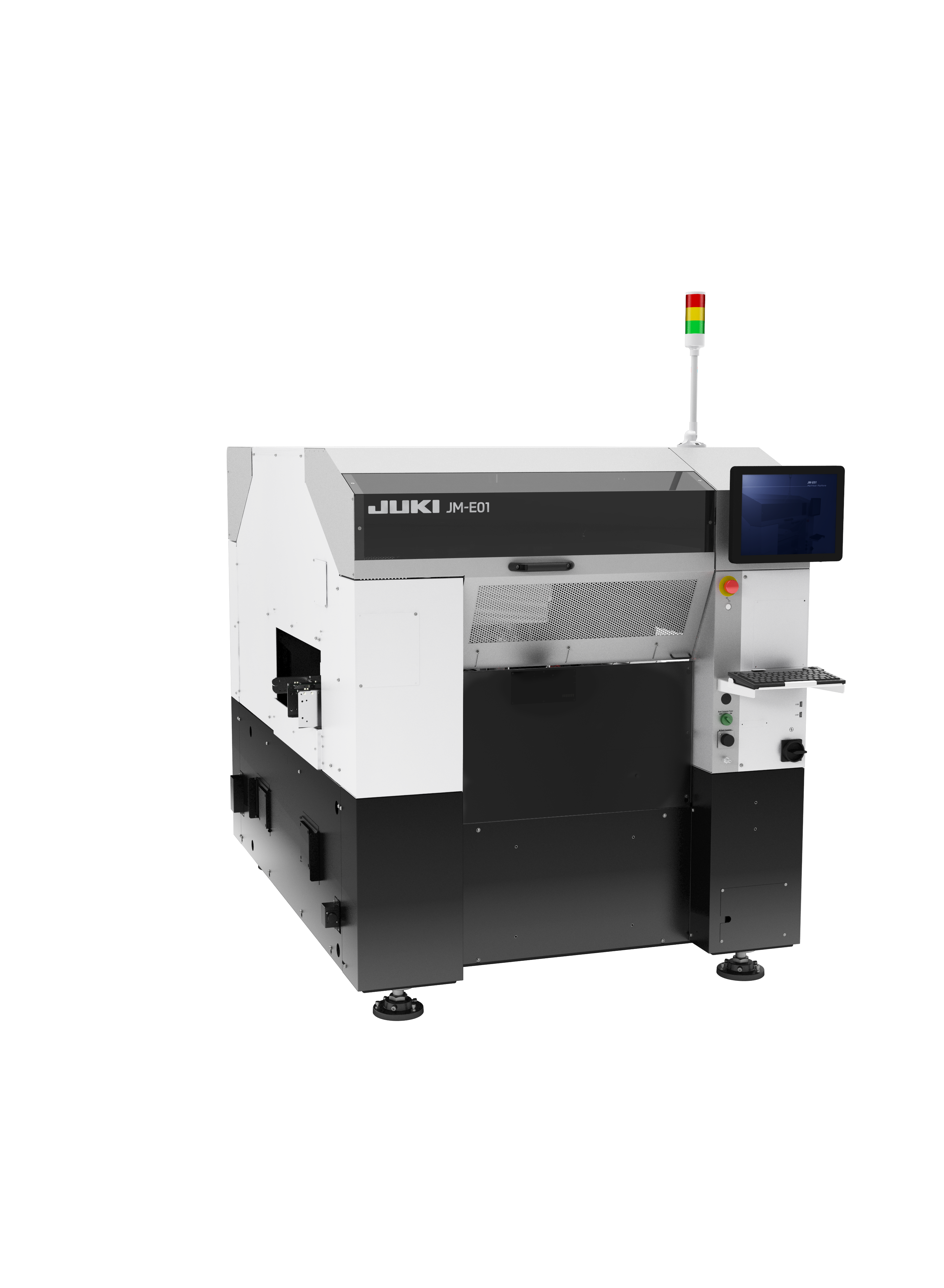

JUKI株式會社(總公司：東京都多摩市，以下簡稱“JUKI”)在電子基板的生產工廠，開發了多任務通用插件機 “JM-E01”，可實現表面貼裝的后工序中大型、異形元件的插入工序和螺絲緊固工序的自動化。將于2024年12月9日起在國內外發售。
以往手工操作的異形元件插入工程，面臨著技術熟練人員的老齡化，導致插件作業人手不足及人為錯誤致使影響產品質量等課題。另一方面，在加速技術發展的過程中，需要應對多種零部件種類并提高生產效率。
新開發的「JM-E01」采用了JUKI長年積累的貼片機XY軸技術結構，實現了異形元件的高速且高精度的插入，并且在業界首次※1實現了插入和螺絲緊固2個工序的自動化用一臺機器完成。
JUKI自2011年在業界率先推出異形元件插入機以來，以大量的銷售實績?yōu)榛A(chǔ)，擁有可對應多種元件的供料裝置和吸嘴，實現超高鋁電解電容和線圈變壓器等部品的自動插件，最高高度為90mm※2的各種異形、大型元件。通過后工序的整線自動化，消除了“人觸摸基板”的手工工序，實現了高品質的插件。此外，通過與表面貼裝工程和零部件管理工程的無縫系統合作，使基板生產線和基板工廠整體的運行狀況可視化，為構建智能工廠做出貢獻。
JUKI以“ JUKI Smart Solutions”為主題，解決客戶在生產現場遇到的問題，構建可靈活應對多種生產品種的安裝生產線，實現生產工序的自動化、高效化，為制造業的數字化做出貢獻

※１　2024年10月 本公司調查
※２　部件本體最大可達80mm

特長

1.高效率生產

• 通過XY軸結構實現高速插件、高面積生產率。
• 通過非專用機而通用機化，可靈活構建插件工序生產線，節省空間。
• 通過程序共享構建高效的生產流程。
• 通過臺車提供元件，大幅削減調試時間。

２．高元件通用能力

• 元件的高度

可插入高達90mm的元件?？刹迦攵喾N零部件（零件本體尺寸最大80mm）
適用于鋁電解電容器和線圈等所有異形零部件，可對應廣泛的零部件種類。

• 基板尺寸

最大410×560mm，基板重量可選配搬運10kg，適用于大型、重量基板

• 豐富的吸嘴、供料裝置。

適用于各種供應形式，包括通用散裝供料器、立式編帶；臥式編帶供料器及各種定制供料裝置。

• 對應托盤零部件

對于需要托盤供應的零部件，也可使用多層托盤供料器、托盤支架、托架等各種大型定制元件托盤供料器。

3．實現高品質插件

• 無需觸碰基板即可完成插入工序

消除容易發生人為錯誤的“人接觸基板”工序，通過自動化實現高品質插件

• 通過貼裝設備沿用的高精度3d檢查系統 ※JUKI獨自技術

可追溯人工檢查無法得到的定量數據。

4．系統協作

不僅可以在線插入零部件，還可以與SMT工序的程序共享及系統聯接。通過元件管理工程、SMT實裝工程、后工序插件工程連接，由實裝綜合系統JaNets進行統一管理，可與客戶核心系統ERP、MES ※等的連接，實現工廠整體智能化和可視化管理、
※ERP：企業資源計劃（Enterprise Resources Planning）
※MES：制造執行系統（Manufacturing Execution System）

◆發布日期

2024年12月9日
