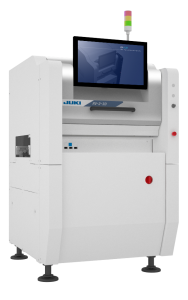

ＪＵＫＩ公司制基板外觀檢查機「ＲＶ-２-３Ｄ」，具備３Ｄ檢查功能，同時具備高速?高精度化特性，加入ＲＶ系列強大陣容、１１月２２日開始國內外銷售。

「ＲＶ-２-３Ｄ」是實施電子貼裝元件「基板外觀」檢查裝置。近年來，電子元件的極小化，基板的高密度貼裝的趨勢，品質判定對檢查裝置使用３Ｄ化檢查有高的需求。該機型搭載ＪＵＫＩ獨自開發３Ｄ核心裝置，大大提升基板的檢查品質，同時檢查速度與之前比提升檢查速度３４％。

本機是活用投影機條紋光部品投影技術，反射光相機撮像，通過光的偏移從而達到部品的高度測定，采用相位偏移方式。進行投影?撮像新開發３Ｄ核心裝置、配置4方向投影機（ＤＬＰ方式）、實現３２種模型條紋的投影、大幅度提升電子元件高度測定機能精度、實現了３Ｄ檢查高精度化。另外、投影速度高速化的同時，具備新開發畫像処理基板實現撮像數據取得及演算處理高速化，實現業界頂級的檢查節拍２２cm2/秒。

此外、為滿足客戶多樣化需求、可ＵＶ鍍膜検査「ＵＶ照明検査」等。另外、軟件選項，可多生產線數據集中管理、檢查數據「數據共享機能」多臺檢查機網絡連接、集中判定, SPC數據統計分析, 維修站,品質追溯生產支援系統「ＴＯＰＳＳ」、具備豐富的生產線選項功能。

ＪＵＫＩ公司不僅具有基板外觀檢查機裝置還具備ＳＭＴ生產線的整線設備，我們還為客戶工廠提供整線方案、系統化、網絡化、「ＪＵＫＩ Ｓｍａｒｔ Ｓｏｌｕｔｉｏｎｓ」提案等、及為客戶工廠的自動化,省人化,效率化提供強大的支持。

特點

新開發的3D核心裝置實現高精度化３Ｄ検査

ＤＬＰ投影方式（ＤＬＰ投影機）的采用、與其他方式液晶?等離子的比較、不僅可無陰影的鮮明條紋的投影、還可出色的完成投影畫像切替、實現高速投影。
核心裝置配置４方向投影機、從一個投影機可８方向投影模型條紋、共可獲得投影３２種模型條紋、大大提升高度的測定精度、從而實現高精度３Ｄ檢查。

業界頂級的高速３Ｄ検査

配備了１秒１４０畫像的撮像 “高速度彩色相機”、新開發的畫像獲取及演算処理“高速畫像処理基板”、 高速投影“ＤＬＰ投影機”的裝置、新開發的「高速畫像処理系統」，從而檢查速度與之前比大幅提升３４％、實現業界頂級的檢查節拍２２cm?2/秒。

新開發　三次元檢查算法實現高精度檢查

三次元的形狀比較方面新開發檢查算法。錫膏量判定及引腳浮起檢查變得簡單，實現了高精度檢查。（專利申請中）

長壽命、消耗電力削減

ＤＬＰ投影機的采用從而消耗電力削減。另外約可使用１０萬時間，從而實現客戶工廠運營成本的削減。
