實時捕捉元件吸取及搭載瞬間的“貼裝工藝之眼”
業內首次發售“吸取/貼片監視”

JUKI株式會社首次在業內推出具有劃時代意義的KE-2070高速芯片貼片機選購件－吸取/貼片監視，該產品是利用安裝在貼片機上的超小型攝像頭來捕捉部件吸取及搭載瞬間動作。

近年來，采用表面貼裝技術制造電子設備的工藝從手機等移動設備擴展到電子化進展迅速的汽車電控（electric control unit）設備生產領域。在制造現場，人們在不斷推進高密度貼裝技術發展及提高生產效率的同時，在降低不合格產品數量、提高良品率、提高可追蹤性等方面亦高瞻遠矚，努力從質量管理及可行性分析等領域著手，積極謀求提高產品質量。
在這些產品的基板制造工藝中，在焊錫印刷、部件搭載及焊錫接合完畢之后，使用基板外觀檢測裝置進行質量管理的方法流行甚廣，但這些方法雖然能夠在不良出現之后得到“結果”，卻無法直接捕捉不良發生的內在原因。而在量產之前，為找出工藝出現不良的原因，廠家甚至?xí)粎捚錈┲貜?fù)數萬次試驗并進行結果分析，同時，他們還經常要在機器外圍使用高速攝像頭拍攝和確認部件的吸取及搭載動作等等，需要極大勞動負荷的操作。

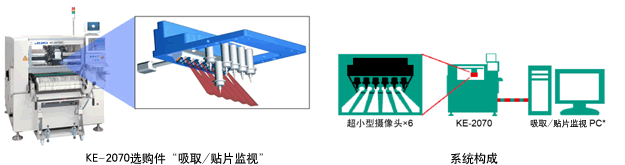

此次發售的“吸取/貼片監視”為安裝在高速芯片貼片機KE-2070頭部單元的內置式超小型攝像頭，可針對每個噴嘴分別拍攝部件吸取及搭載時的瞬間畫面，從而使得對貼裝工藝進行詳細監控成為現實。
我公司首家投入研發具有可在貼片機內部捕捉部件吸取及搭載瞬間功能的裝置，對于謀求高水準質量管理的客戶來講，這種設備可不失為一種劃時代的業內首創系統。

本裝置可用作量產時的不良分析工具，也可用作新產品啟動時的作業效率改進工具，還可用作記憶裝置，用來保存為保證質量而進行的追蹤活動相關數據。
“吸取/貼片監視”作為一種創新商品，有“貼裝工藝的眼睛”之美譽，它可滿足追求安全性及高可靠性的客戶、謀求提高產品質量的客戶等等所有客戶的使用要求，可助您在事業篇章中開創新的紀元。
今后，ＪＵＫＩ將一如既往在生產性、質量、成本、管理等各個方面支持客戶，以為客戶提供滿意的商品為己任，不斷開拓創新。

特點

• 安裝在KE-2070貼裝頭上的超小型攝像頭，可實時拍攝并保存部件吸取及搭載的瞬間動作。
• 采用對部件吸取及搭載動作無干涉的攝像頭安裝方式，圖像傳送速度快，可實現對生產節奏無影響的拍攝及記憶功能。
• 可在現有貼片機生產程序內執行，無需另行編制程序，亦無需進行專門的操作培訓及開機前的準備工作。
• 不良原因分析：可利用所保存的圖像數據分析出現不良的原因。
  具有攝像模式及數字變焦功能，使得吸取錯誤的分析及0402部件（0.4×0.2mm大小的芯片部件）類的極小部件的確認變得簡單方便。
• 圖像數據庫管理：所拍攝的圖像與貼片機所傳送的信息可進行鏈接實現數據庫化，利用基板、搭載點、噴嘴、進給裝置等相關信息可選擇詳細的檢索條件篩選所讀出的畫像。
• 部件有無判定：對部件搭載前后的拍攝圖像進行比較，判斷基板上有無部件。
  當判斷部件數量不足時，會暫時停止生產。
• 安裝輔助：可以把正常部件搭載時的圖像作為標準圖像保存，比較標準圖像和生產中所拍攝的圖像。
  有助于新產品啟動及開機準備完畢后及時進行不良原因分析。
