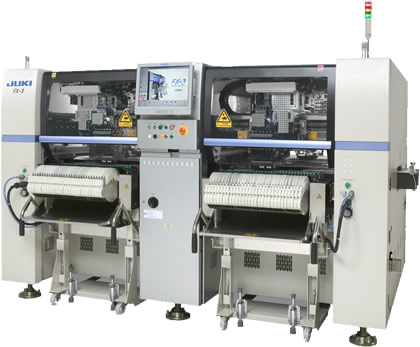

ＪＵＫＩ于2008年5月發布新產品“高速貼片機FX-3”
正式進軍電子元件貼裝的高速機領域。

近年來，隨著手機、筆記本電腦和數碼相機等電子產品的普及，其生產所需印刷基板的量產需求也在不斷擴大。為滿足廣大用戶的需求，ＪＵＫＩ株式會社（總經理：中村和之 東證一部上市）于2008年5月面向全球市場發布了最新產品“高速貼片機FX-3”。

自1987年進軍電子貼裝領域以來，ＪＵＫＩ以中速貼片機為主占據了中速機市場的主要份額。近年來，隨著電子產品的精益求精，為滿足生產一線多種，大量，高速的需求，ＪＵＫＩ推出FX-3并宣布進軍高速貼片機市場。

FX-3以堅固的機體為基礎，在XY軸全軸采用了最新研發的線性伺服馬達；并充分發揮了深受用戶信賴的ＪＵＫＩ“3E模塊理念”的優點，做為整個生產線的模塊之一，對其進行最優化設計從而最大限度的實現了高速貼裝。

首先，F(xiàn)X-3采用了４個貼裝頭×４臂軸×２個貼裝站的構造，加之可同時對6吸嘴進行識別的激光調節感應器LNC60(曾為敝公司的人氣機種KE系列所采用，深受用戶好評)，其單體貼裝速度達到了0.049秒/chip（74,000CPH ／ IPC9850：60,000CPH）。同時，F(xiàn)X-3還可與敝公司現有機種共享吸嘴、元件供應裝置和生產數據，既使您的現有資產得到了有效運用，又可以隨時調整生產線的結構、保障生產線的平衡。

長期以來，ＪＵＫＩ貼片機以其卓越的擴張性和通用性獲得廣大用戶的信賴和好評。近年來，為滿足多種少量和電子元件小型化的生產需求，繼1993年發布了中速靈活貼片機KE系列之后、敝公司又于2003年推出了高速模塊貼片機FX-1R。另一方面，市場發展日新月異，多種少量的生產已演化為超小元件多種大量的貼裝，同時，用戶對占地面積等成本方面的要求也愈來愈突出。高速貼片機FX-3的誕生，可以充分滿足廣大用戶在以上幾個方面的需求。

FX-3將于6/11～13在JISSO PROTEC 2008正式亮相，敬請關注。

特點

生產性能的提高

標準配備2個貼裝站 / 4臂軸 / 4貼裝頭 / 24吸嘴。左右兩個貼裝站分別備有前后兩個貼裝頭，可交錯進行貼裝。同時，XY軸采用了高應答性高精度的線性伺服馬達，使貼裝速度達到了0.049秒/chip（74,000CPH / IPC9850：60,000CPH）。

減少占地面積、實現生產利益的最大化

FX-3的縱深為1,650mm，與業界其他同類高速模塊貼片機相比，占地面積最小、機體最為精巧。較之FX-1R而言，其面積有效利用率提高了1.8倍，所以，即使在相對狹窄的車間里也可以設置相對多的生產線。

與高密度貼裝相吻合的貼裝質量

由于基板固定不動，所以在貼裝過程中基板不會受到任何損傷，保證了元件貼裝的穩定性。

￥采用了比圖像識別系統分解度更高的激光識別系統來對元件進行定心。由于激光感應器被裝載在貼裝頭上，可以在吸片——貼片的移動過程中對元件進行識別，實現了高速、高精度的貼裝。

￥在貼裝頭吸取元件后，通過激光感應器對元件的狀態進行識別，可在第一時間里測知其是否產生了立碑或歪斜等不良現象。另外，運用激光感應器還可在貼裝后檢測在吸嘴部是否留有未貼裝元件，以減少不良品的產生。

簡便的機種切換

可同時裝配120個供料器（飛達），滿足多品種的生產需求。

元件對應能力強

可多岐對應01005芯片——33.5mm方形元件的貼裝。

優越的性能價格比

可與現有設備共享供料器（飛達）、吸嘴以及生產線控制軟件，通過資產互融節省了您的設備投資。

操作簡便

大型觸摸顯示屏和圖解化界面顯示使您的操作變得更為簡易。同時，日語、漢語和英語可以瞬時切換表示。

規格

※1L-wide基板規格為選購品
※2傳送高度為900mm時
