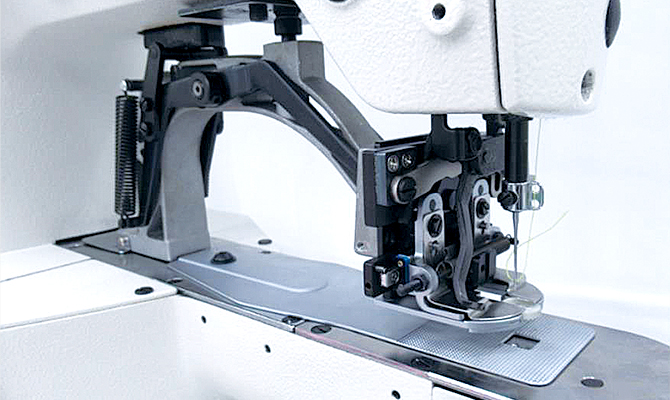

LK-1900（電子套結縫制系統用）釘扣機夾扣裝置組件
此組件是將套結縫紉機改造為釘扣縫紉機的夾扣裝置。
可對應多種尺寸的紐扣。（外徑8 ～21mm、 厚度1 ～ 4.5mm 、紐孔間隔4.5m以下均可縫制）由于壓腳壓力集中在紐扣夾具部的前端，消除了因布料偏移而造成的縫制不良。由于壓腳為垂直動作，不會因布料的厚度而造成紐扣中心位置偏移。
零件編號：72005824

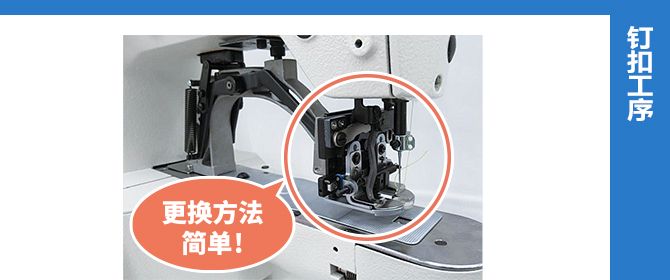

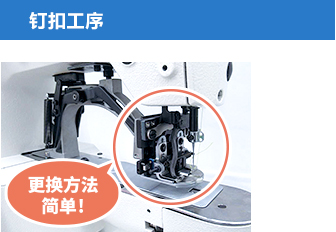

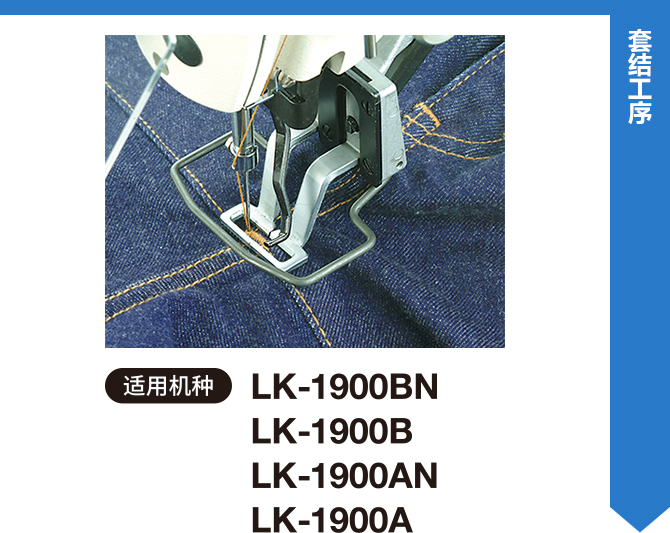

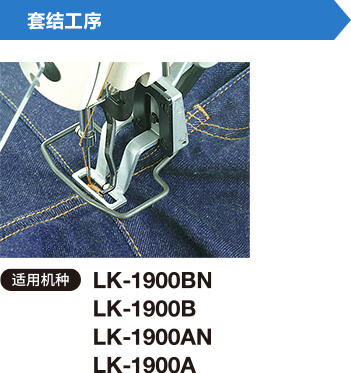

作業工序
標準附屬零部件

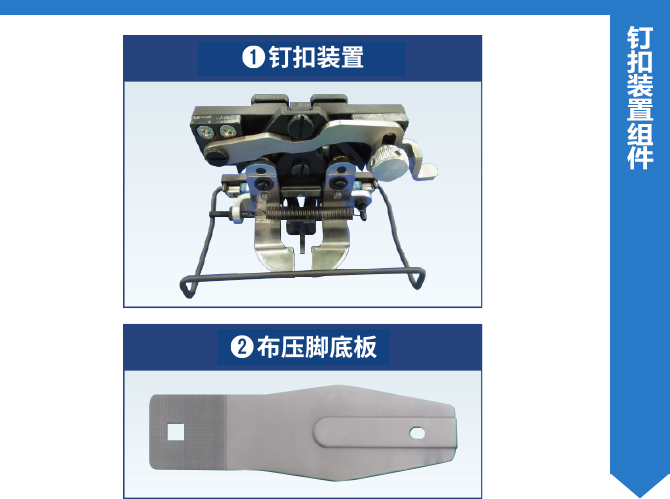

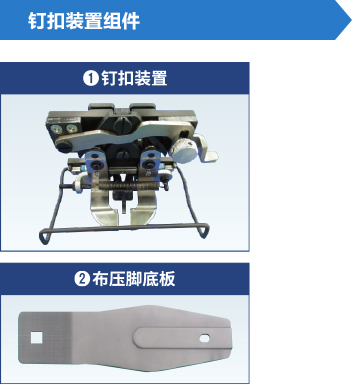

釘扣裝置組件詳細清單
| No. | 零件編號 | 部分名稱 |
|---|---|---|
| ① | 40205494 | 上下垂直釘扣裝置 |
| ② | 72002988 | 壓布板 |

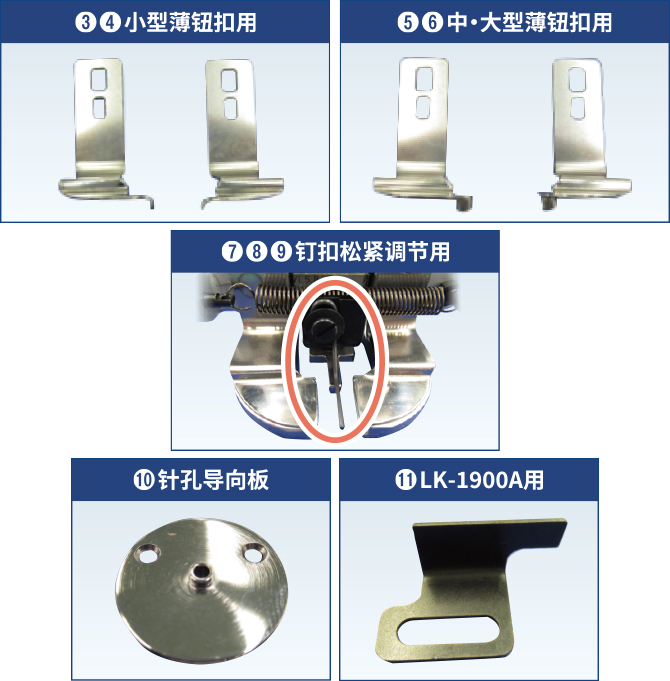

| ③ | 72005816 | 左壓板彈簧B |
| ④ | 72005817 | 右壓板彈簧B |
| ⑤ | 72005821 | 左壓板彈簧Ｃ組 |
| ⑥ | 72005822 | 右壓板彈簧Ｃ組 |
| ⑦ | 72003011 | 釘扣松緊度調節桿 |
| ⑧ | SS6080340SP | 平螺絲 |
| ⑨ | WP0370316SD | 平墊圈 |
| ⑩ | MAZ15601000 | 針孔導向板 |
| ? | 72002987 | 縱向傳感器感應板 |
| ? | 40021011 | 小量規 |
