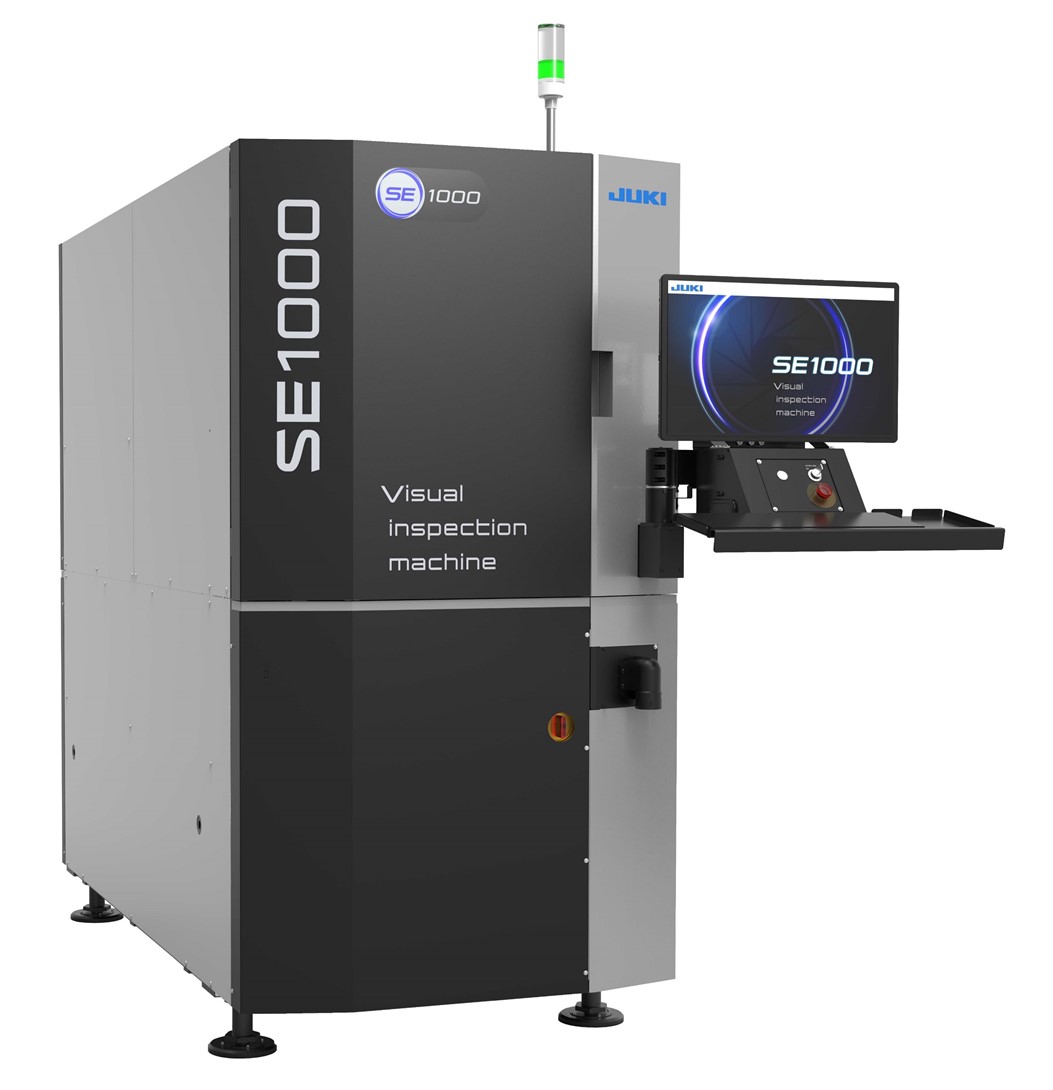

電子基板實裝設備的綜合制造商JUKI株式會社（總部：東京都多摩市，社長：內梨晉介，以下簡稱JUKI）以產品開發、制造中積累的獨特光學技術為基礎，不僅可檢測出有無傷痕、壓痕、穴孔、異物、臟污、缺損、變形等不良，還將于2021年12月27日開始發售實現金屬部件尺寸、面積、角度、形狀測量的“外觀檢查機SE1000”正式加入外觀檢查事業。

該設備是能夠高速、高精度檢查汽車相關等金屬部件不良的外觀檢查機。在金屬部件的外觀檢查中，除同軸照明之外，還附加三段白色照明，用1200萬像素高幀率的CMOS相機進行攝像，使用高速運算電路，不會錯過最大尺寸為長度600mm×寬度590mm×高度300mm的金屬零件上的不良。并且，通過安裝上下可變的頭部單元*1，以符合檢查對象的最佳焦點，實現更高水平的精密檢查。

現在，汽車工廠、機械工廠等正通過人的目視和官能檢查，以及使用每個零件的專用機進行外觀檢查。JUKI的話，用一臺可以高速?高精度地實現多種用途的外觀檢查的SE1000，幫助人們脫離了需要人工技能檢查工序，達到了省人化、效率化。
*Headunit　JUKI為了拍攝檢查對象搭載了獨特光學技術的關鍵單元

特點

1. 優秀的通用性、實現高精度檢查

• JUKI獨特的光學技術

搭載1200萬像素的高幀率CMOS相機，使用高亮度白色三段LED照明與同軸照明，拍攝鮮明的圖像，檢查時的分辨率為12μm高精度，一臺設備可對最大長度600mm×寬度590mm×高度300mm的各種零件進行檢查。

• 設備剛性的確保和無機械差技術

作為設備基礎的框架采用鑄件，通過CAE?模態解析、伺服特性解析等框架設計技術，實現了高剛性框架下光學頭部單元的高速運轉。
另外，通過設備間的XY軸位置、照明亮度、白平衡、分辨率等校正技術，能夠維持設備的高重復精度，實現沒有個體差異的“無機械差”。
不論國內外，多個場點、多臺數的設備也可以通過同一檢查程序統一管理。
*CAE：電腦支援解析

• 搭載上下可變的頭部單元(選購件)，實現最佳的檢查

配合檢查對象的高度，安裝照相機高度自動可變的上下可變頭部單元，以最佳的焦點進行拍攝，實現更高精度的外觀檢查。

• 通過追加激光測量（選購件），可以檢查傷痕的深度

需要對傷痕深度等進行檢查的地方，可以通過追加選購件的激光測量來進行詳細的檢查。

2. 一體化檢查機

包括照明、照相機、運算軟件等硬件、軟件的開發在內，供應鏈全部采用JUKI集團一貫體制。日本國內自不必說，在遍布全世界的據點構筑了品質保證、維護等可以放心使用的支援體制。

3．可以選擇2D檢查和3D檢查

根據檢查的用途，可以選擇2D檢查和3D檢查。另外，采用1200萬像素的高幀率CMOS相機和高速運算回路等，實現高速檢查。
2D檢查：0.25秒/FOV
3D檢查：0.7秒/FOV
*FOV：Field of View（視野）

4．從初學者到高級者對應的程序制作模式

程序的制作有模板和過程模式兩種，在模板模式下即使是初學者也可以簡單地進行程序制作。此外，在過程模式下，還可以制作更詳細的檢查程序，從初學者到高階者都可以根據客戶的要求選擇檢查程序。

5. 實現在線檢查和檢查對象的擴展

通過對搬送和治具進行自定義，可以進行在線檢查和單向攝像機無法檢測到的微小瑕疵檢查。實現了目前為止自動化困難的引擎缸體和后視鏡等，貴重零部件和重要加工零部件的檢查。

6. 中間環節檢查的活用

利用SE1000的高速、高精度的特點，可以作為在三維測定機等進行抽樣檢查之前進行全部檢查的中間環節檢查機來使用。在汽車零件和醫療器械等要求特別高質量的零部件檢查中，可以提高檢查工序的生產性和品質。
